Měření na posuvném měřítku

Pro přesnější měření rozměrů menších těles používáme posuvné měřítko. Hlavní pevná část měřidla je opatřena stupnicí, zatímco druhá část je posuvná a je na ní uveden tzv. nonius. Nonius (někdy se používá i název vernier) je pomocná stupnice používaná pro přesnější čtení menších zlomků nejmenších dílků hlavní stupnice.

Nonius

Malá stupnice, která se pohybuje po pevné stupnici. Musí být přesně nalezena poloha na pevné stupnici, kde ukazuje nula nonia a čárka nonia, která se kryje s čárkou pevné stupnice. Nonius se používá v měřících přístrojích, například na posuvném měřítku.

Hlavní stupnice na standardním posuvném měřítku je dělená na centimetry a milimetry, nonius je dělem na dvacet dílků (deset desetinových + příslušné poloviny), můžeme jím tedy měřit s přesností až na $\frac{1}{20}\text{\hspace{0.17em}mm}$.

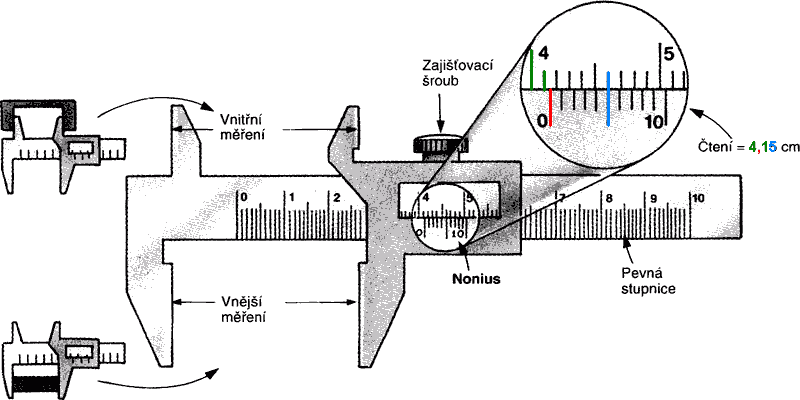

Metoda čtení polohy nulové čárky na noniu:

1. Přečteme polohu nulové čárky na pevné stupnici měřítka (zatím přibližně) – v tomto případě 4,1 cm.
2. Najdeme na noniu polohu čárky, která se nejpřesněji kryje s některou čárkou na pevném měřítku – v našem případě 5, tj. 0,05 mm.
3. Přičteme toto číslo k předcházejícím číslům – naměřená hodnota je tedy: 4,1 mm + 0,05 mm = 4,15 cm.
