Nácvik měření na posuvném měřítku

Pro přesnější měření rozměrů menších těles používáme posuvné měřítko. Hlavní pevná část měřidla je opatřena stupnicí, zatímco druhá část je posuvná a je na ní uveden tzv. nonius. Nonius (někdy se používá i název vernier) je pomocná stupnice používaná pro přesnější čtení menších zlomků nejmenších dílků hlavní stupnice. Hlavní stupnice je dělená na centimetry a milimetry, nonius v našem případě má dvacet dílků, můžeme jím tedy měřit s přesností na 120 mm.

Trenažér čtení naměřené hodnoty ze stupnice

Pro přesné určení naměřené hodnoty využij detail stupnice posuvného měřítka.

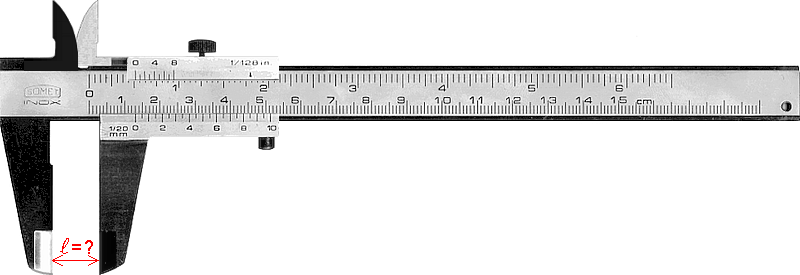

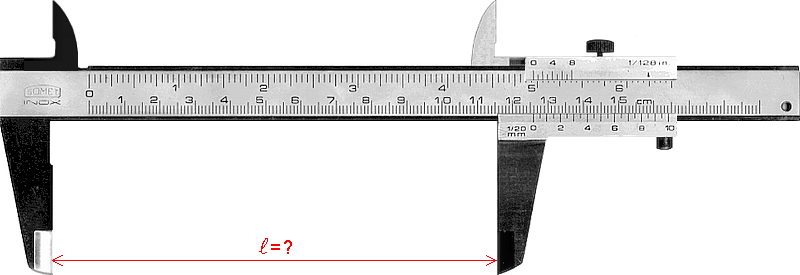

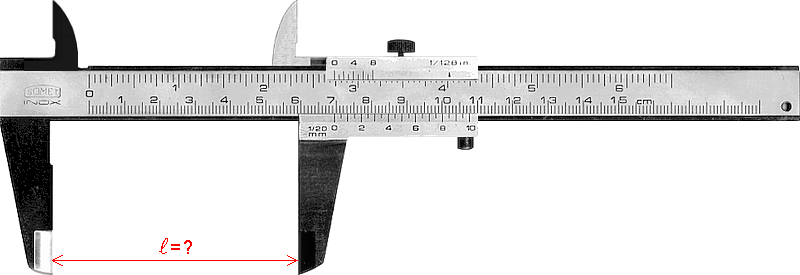

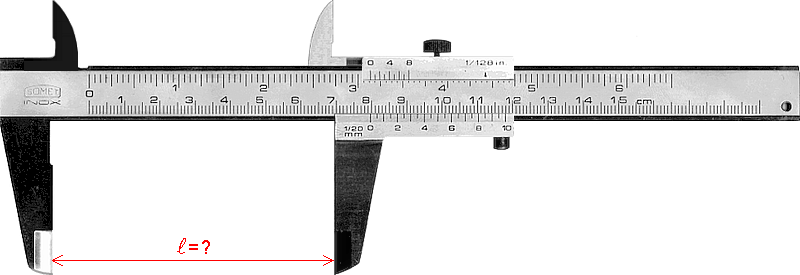

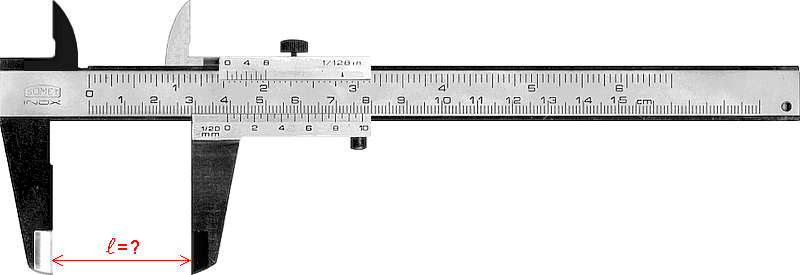

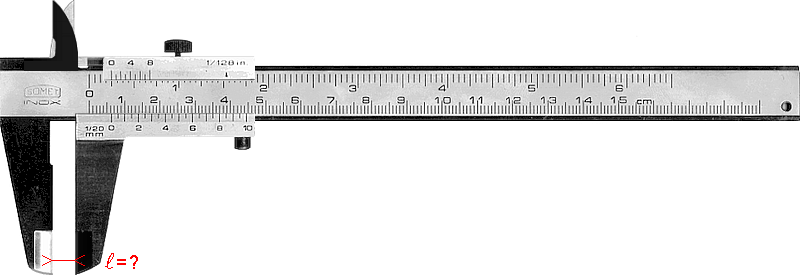

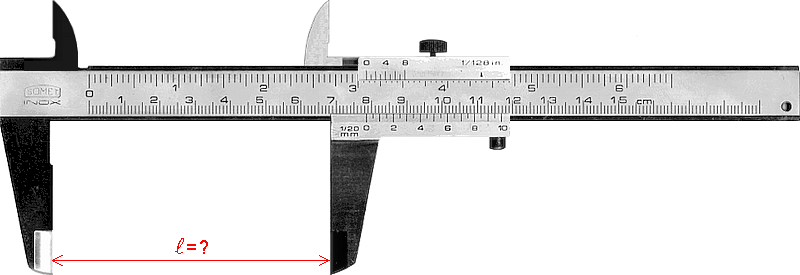

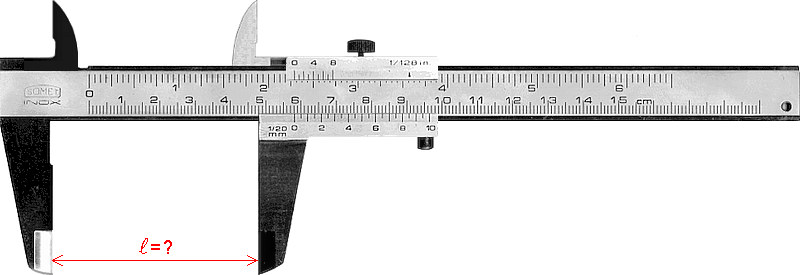

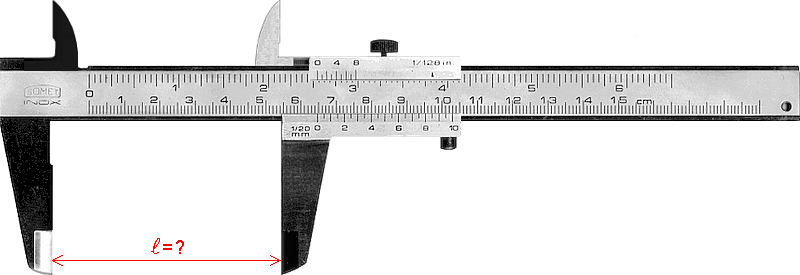

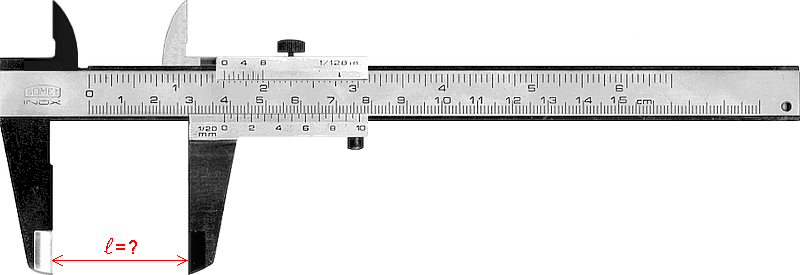

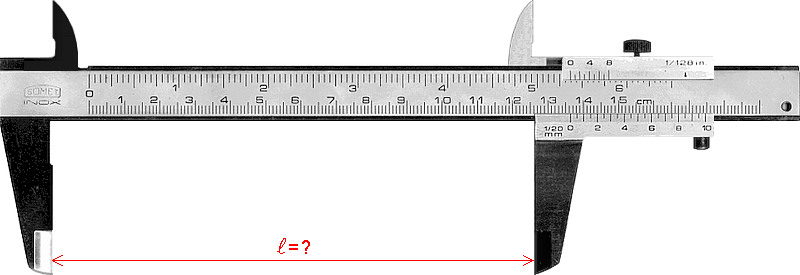

Náhled posuvného měřítka:

nahled

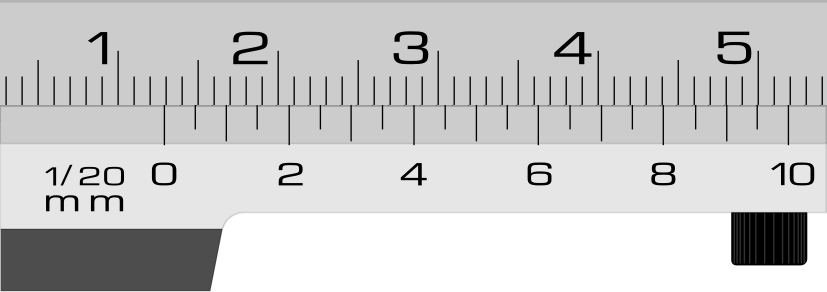

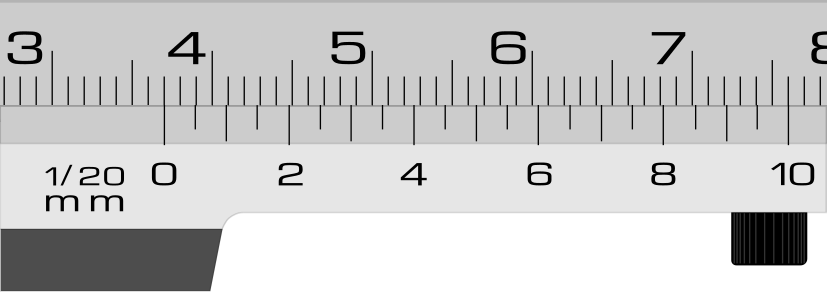

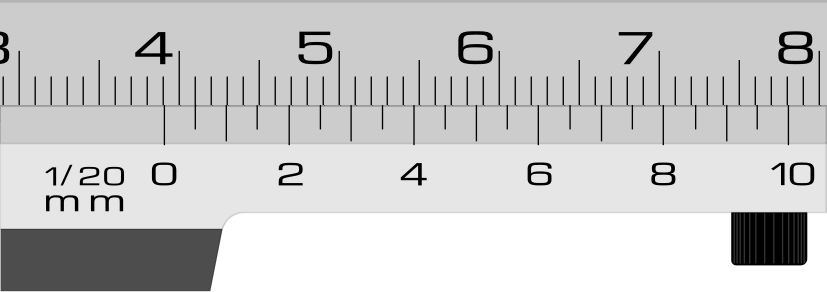

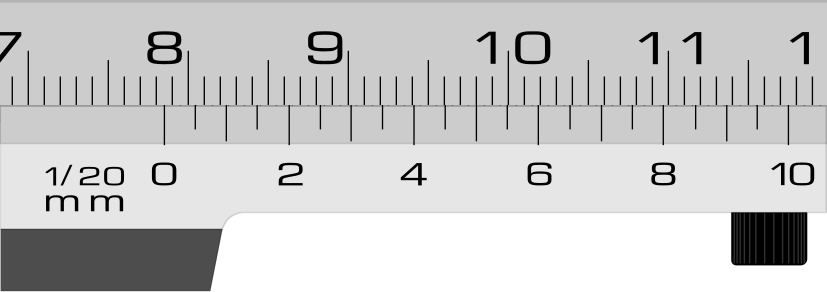

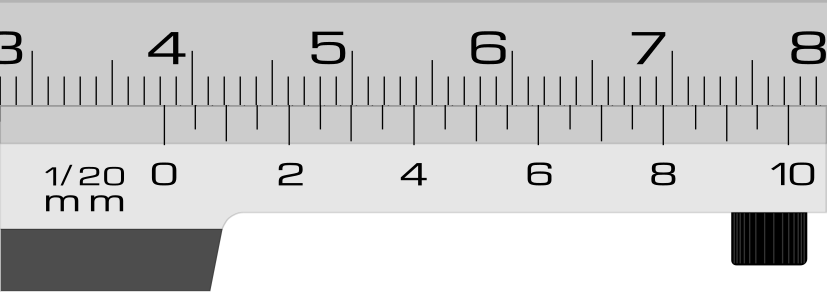

Hodnoty na noniu měřidla:

stupnice

1. Určení délky na cm a mm

Z pohledu na posuvné měřítko urči na hlavní stupnici přibližnou naměřenou délku – zatím s přesností jen na centimetry a milimetry

a
